Пятиуровневая пазловая парковочная система Mutrade BDP-5 (2500/2000 кг)
- Количество уровней 5
- Грузоподъемность, кг 2500 / 2000
- Допустимые габариты автомобиля (ДхШхВ), мм до 5000х1850х2050/1550
- Время подъема и опускания, с менее 55
- Мощность гидростанции, кВт 5.5 / 7.5
Техническое описание пятиуровневой пазловой парковки Mutrade BDP-5

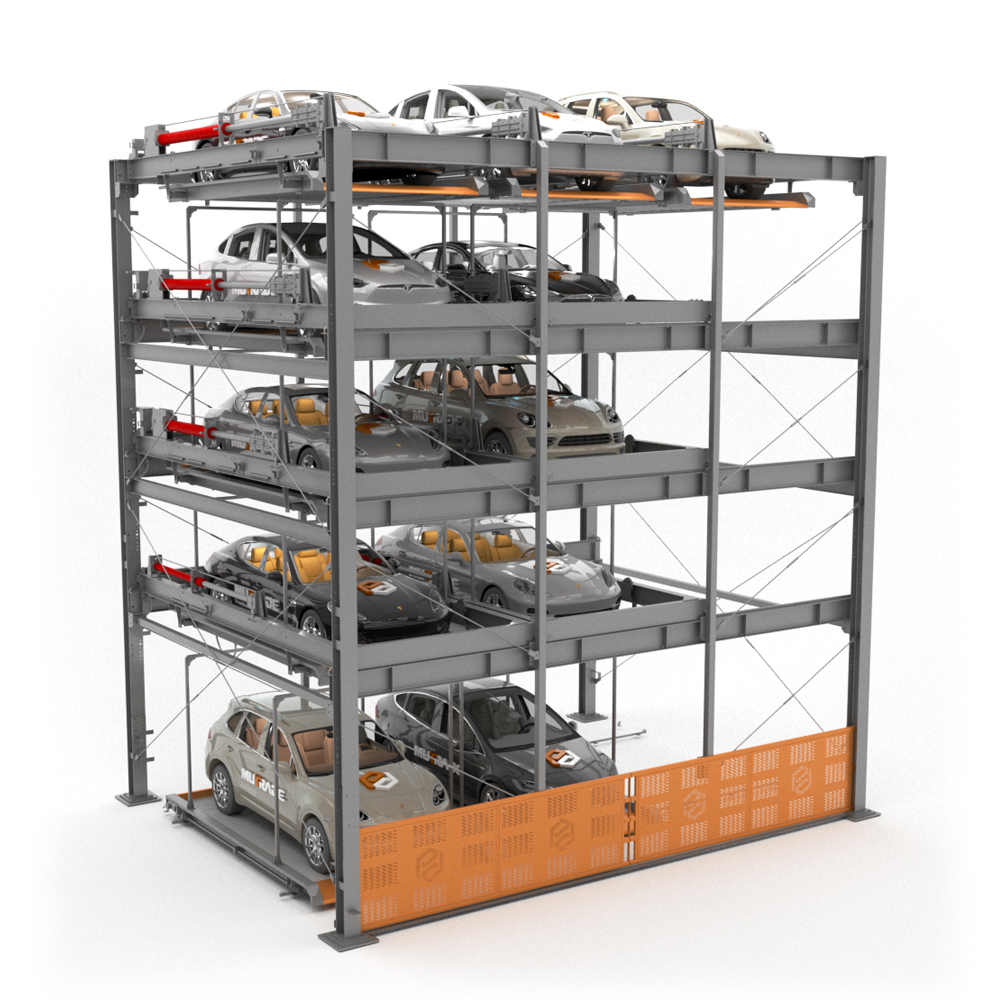

Mutrade BDP-5 — это флагманская высотная пазловая парковка, обеспечивающая размещение 5 автомобилей по вертикали. Идеально подходит для максимального уплотнения парковочных зон. Имея всего один пустой слот на каждом ярусе, система способна независимо выдавать любой автомобиль. Рекомендуемая вместимость одной сборки составляет от 11 до 26 машиномест.
Архитектура и характеристики

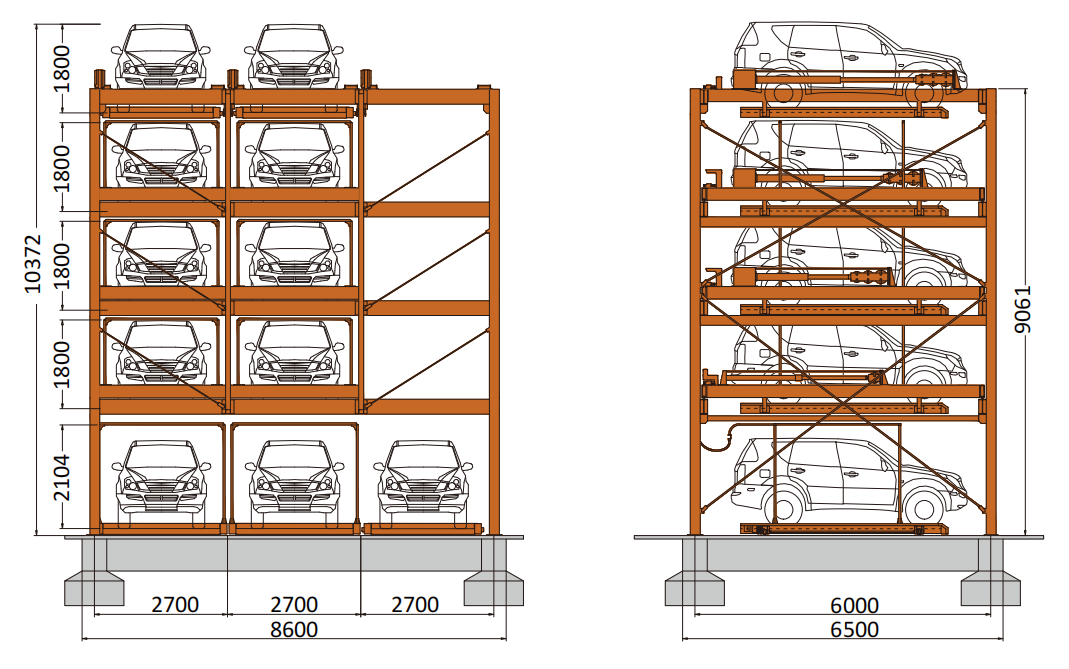

Для монтажа 5-уровневого комплекса требуется габаритная высота от 9572 мм. Уникальность технологии заключается в использовании гидравлического привода (вместо электромоторов), что обеспечивает непревзойденную скорость спуска (до 12 м/мин) и кратно снижает время ожидания (в среднем не более 30 секунд). Грузоподъемность платформ кастомизируется до 2500 кг (для SUV).
Безопасность и материалы
- Жесткость конструкции: рама спроектирована с расчетом на высокие ветровые и статические нагрузки. Применяется лазерный раскрой узлов.
- Антивандальная защита: въездная группа может оснащаться автоматическими защитными секционными воротами (Lifting Gate).
- Мониторинг: встроенные оптические датчики контролируют длину, высоту и корректное позиционирование ТС. Антиаварийная механическая блокировка (Anti Fall Frame) исключает срыв тросов.
Технические характеристики
Количество уровней
5
Грузоподъемность, кг
2500 / 2000
Допустимые габариты автомобиля (ДхШхВ), мм
до 5000х1850х2050/1550
Время подъема и опускания, с
менее 55
Мощность гидростанции, кВт
5.5 / 7.5
Напряжение сети
200-480 В (3 фазы, 50/60 Гц)
Напряжение управления, В
24
Тип управления
ПИН-код и IC-карта
Система безопасности
Рама от падения
Покрытие
Порошковая окраска
Сравнение моделей серии BDP
| Характеристика | BDP-6 | BDP-5 Эта модель | BDP-4 | BDP-3 | BDP-2 | BDP-1+1 | BDP-1 |
|---|---|---|---|---|---|---|---|
| Количество уровней | 6 | 5 | 4 | 3 | 2 | 2 | 1 |
| Грузоподъемность, кг | 2500 / 2000 | 2500 / 2000 | 2500 / 2000 | 2500 / 2000 | 2500 / 2000 | 2000 / 2500 | 2500 |
| Допустимые габариты автомобиля (ДхШхВ), мм | до 5000х1850х2050/1550 | до 5000х1850х2050/1550 | до 5000х1850х2050/1550 | до 5000х1850х2050/1550 | до 5000х1850х2050/1550 | — | — |
| Время подъема и опускания, с | менее 55 | менее 55 | менее 55 | менее 55 | менее 35 | — | — |
| Мощность гидростанции, кВт | 5.5 / 7.5 | 5.5 / 7.5 | 5.5 | 5.5 | 4.0 | 5.0 | 2.2 |
| Напряжение сети | 200-480 В (3 фазы, 50/60 Гц) | 200-480 В (3 фазы, 50/60 Гц) | 200-480 В (3 фазы, 50/60 Гц) | 200-480 В (3 фазы, 50/60 Гц) | 200-480 В (3 фазы, 50/60 Гц) | 200-480 В (3 фазы, 50/60 Гц) | 200-480 В (3 фазы, 50/60 Гц) |
| Напряжение управления, В | 24 | 24 | 24 | 24 | 24 | 24 | 24 |
| Тип управления | ПИН-код и IC-карта | ПИН-код и IC-карта | ПИН-код и IC-карта | ПИН-код и IC-карта | ПИН-код и IC-карта | ПИН-код и IC-карта | ПИН-код и IC-карта |
| Система безопасности | Рама от падения | Рама от падения | Рама от падения | Рама от падения | Рама от падения | Замок от падения | — |
| Покрытие | Порошковая окраска | Порошковая окраска | Порошковая окраска | Порошковая окраска | Порошковая окраска | Порошковая окраска | Порошковая окраска |
| Допустимые габариты автомобиля (ДхШ), мм | — | — | — | — | — | 5000х1550-2050 | — |
| Полезная ширина платформы, мм | — | — | — | — | — | 2200-2600 | — |
| Глубина приямка, мм | — | — | — | — | — | 1800 | — |
| Разблокировка стопоров | — | — | — | — | — | Автоматическая электрическая | — |
| Допустимая длина автомобиля, мм | — | — | — | — | — | — | 5000 |
| Ширина платформы, мм | — | — | — | — | — | — | 2100-2500 |
