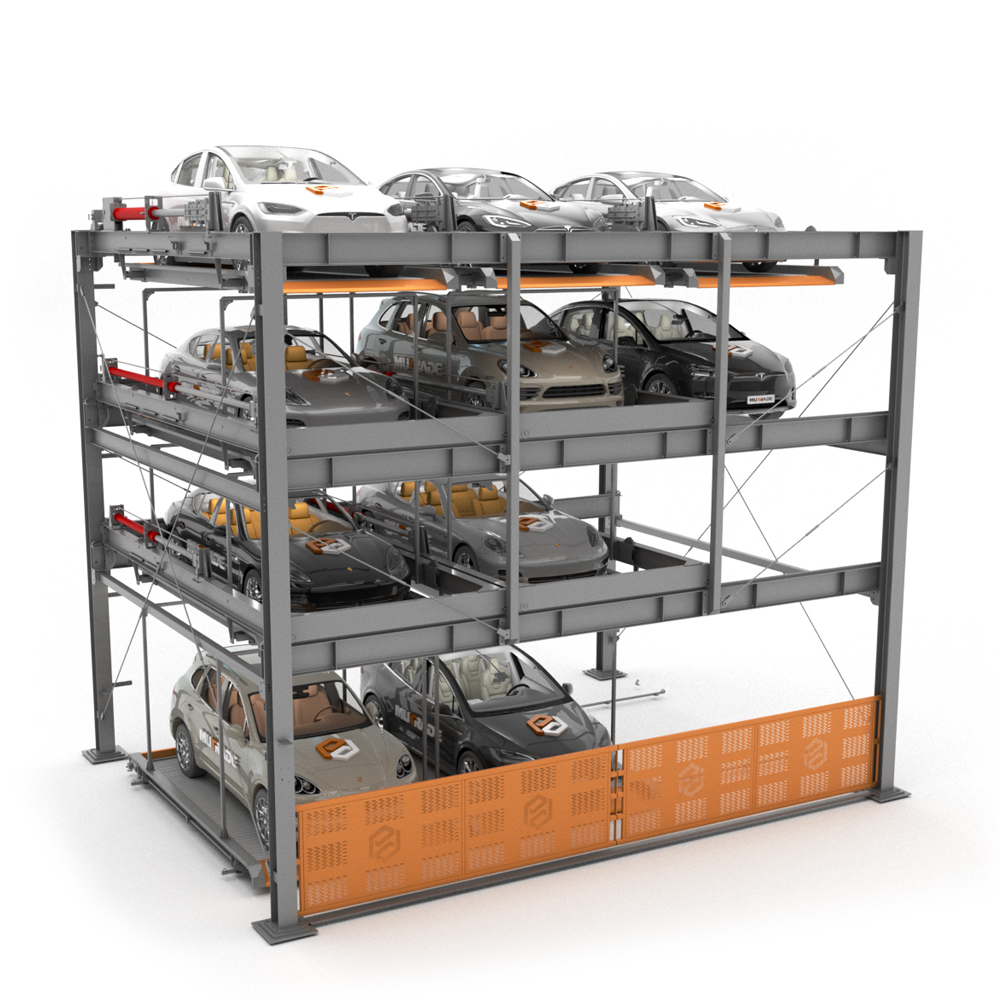

Четырехуровневая пазловая парковочная система Mutrade BDP-4 (2500/2000 кг)
- Количество уровней 4
- Грузоподъемность, кг 2500 / 2000
- Допустимые габариты автомобиля (ДхШхВ), мм до 5000х1850х2050/1550
- Время подъема и опускания, с менее 55
- Мощность гидростанции, кВт 5.5
Особенности четырехуровневой пазловой парковки Mutrade BDP-4
Mutrade BDP-4 — четырехъярусная система независимого паркования матричного типа. Программируемый логический контроллер выстраивает алгоритм одновременного горизонтального сдвига и вертикального спуска платформ для выдачи запрашиваемого автомобиля без необходимости привлечения парковщиков (valet).
Интеграция и привод
Модуль масштабируется в соответствии с габаритами площадки заказчика. Высокая динамика работы обеспечивается прямоточными гидроцилиндрами и мощной двухмоторной насосной станцией (опционально). Применение холоднотянутых масляных трубок устраняет риск засорения клапанных блоков металлической стружкой и окалиной, свойственных сварным магистралям.
Многоуровневая безопасность
- Управление доступом: водитель авторизуется через магнитную карту (IC Card) или путем ввода пин-кода. Возможна установка автоматических защитных ворот на нулевом уровне.
- Защита от перегрузок: гидравлическая система оснащена предохранительными клапанами, исключающими подъем при превышении номинальной массы (до 2500 кг).
- Обработка стали: детали проходят роботизированную сварку. Платформы покрываются слоем цинка, устойчивым к агрессивным дорожным реагентам.
Технические характеристики
Количество уровней
4
Грузоподъемность, кг
2500 / 2000
Допустимые габариты автомобиля (ДхШхВ), мм
до 5000х1850х2050/1550
Время подъема и опускания, с
менее 55
Мощность гидростанции, кВт
5.5
Напряжение сети
200-480 В (3 фазы, 50/60 Гц)
Напряжение управления, В
24
Тип управления
ПИН-код и IC-карта
Система безопасности
Рама от падения
Покрытие
Порошковая окраска
Сравнение моделей серии BDP
| Характеристика | BDP-6 | BDP-5 | BDP-4 Эта модель | BDP-3 | BDP-2 | BDP-1+1 | BDP-1 |
|---|---|---|---|---|---|---|---|
| Количество уровней | 6 | 5 | 4 | 3 | 2 | 2 | 1 |
| Грузоподъемность, кг | 2500 / 2000 | 2500 / 2000 | 2500 / 2000 | 2500 / 2000 | 2500 / 2000 | 2000 / 2500 | 2500 |
| Допустимые габариты автомобиля (ДхШхВ), мм | до 5000х1850х2050/1550 | до 5000х1850х2050/1550 | до 5000х1850х2050/1550 | до 5000х1850х2050/1550 | до 5000х1850х2050/1550 | — | — |
| Время подъема и опускания, с | менее 55 | менее 55 | менее 55 | менее 55 | менее 35 | — | — |
| Мощность гидростанции, кВт | 5.5 / 7.5 | 5.5 / 7.5 | 5.5 | 5.5 | 4.0 | 5.0 | 2.2 |
| Напряжение сети | 200-480 В (3 фазы, 50/60 Гц) | 200-480 В (3 фазы, 50/60 Гц) | 200-480 В (3 фазы, 50/60 Гц) | 200-480 В (3 фазы, 50/60 Гц) | 200-480 В (3 фазы, 50/60 Гц) | 200-480 В (3 фазы, 50/60 Гц) | 200-480 В (3 фазы, 50/60 Гц) |
| Напряжение управления, В | 24 | 24 | 24 | 24 | 24 | 24 | 24 |
| Тип управления | ПИН-код и IC-карта | ПИН-код и IC-карта | ПИН-код и IC-карта | ПИН-код и IC-карта | ПИН-код и IC-карта | ПИН-код и IC-карта | ПИН-код и IC-карта |
| Система безопасности | Рама от падения | Рама от падения | Рама от падения | Рама от падения | Рама от падения | Замок от падения | — |
| Покрытие | Порошковая окраска | Порошковая окраска | Порошковая окраска | Порошковая окраска | Порошковая окраска | Порошковая окраска | Порошковая окраска |
| Допустимые габариты автомобиля (ДхШ), мм | — | — | — | — | — | 5000х1550-2050 | — |
| Полезная ширина платформы, мм | — | — | — | — | — | 2200-2600 | — |
| Глубина приямка, мм | — | — | — | — | — | 1800 | — |
| Разблокировка стопоров | — | — | — | — | — | Автоматическая электрическая | — |
| Допустимая длина автомобиля, мм | — | — | — | — | — | — | 5000 |
| Ширина платформы, мм | — | — | — | — | — | — | 2100-2500 |
