Компактная независимая пазловая парковка с приямком Mutrade Starke 3121 (2100 кг)
- Количество уровней 3
- Грузоподъемность, кг 2100
- Допустимые габариты автомобиля (ДхШхВ), мм до 5000х1950х1550
- Время подъема и опускания, с менее 55
- Мощность гидростанции, кВт 4.0
Обзор пазловой парковки с приямком Mutrade Starke 3121

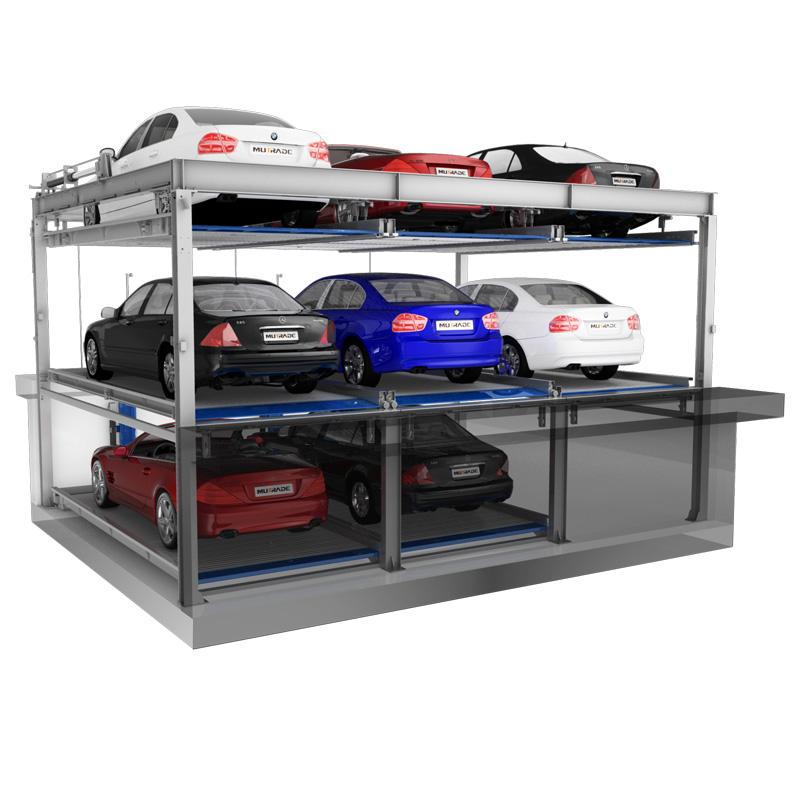

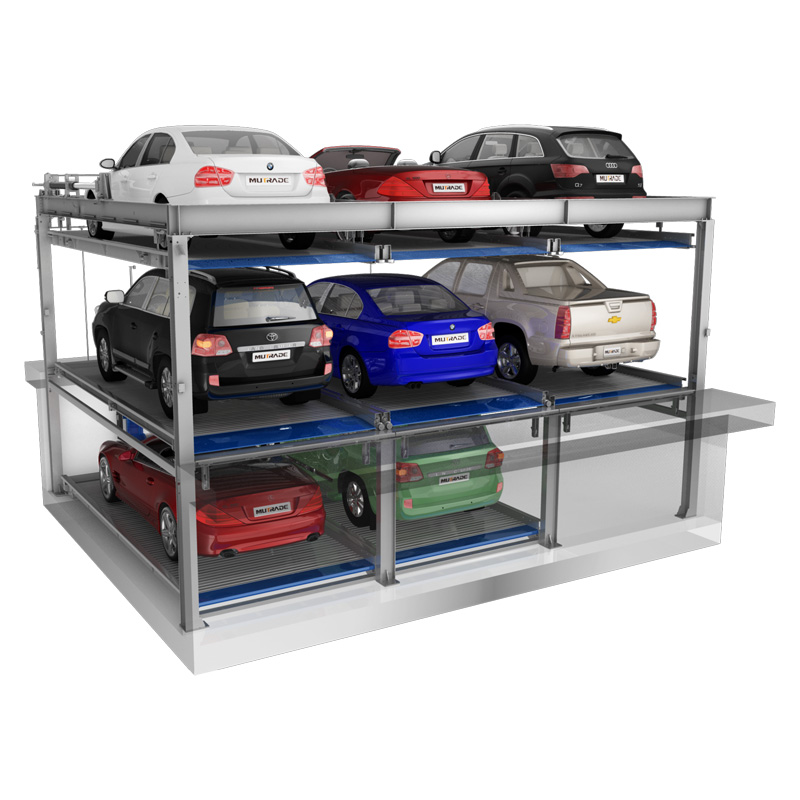

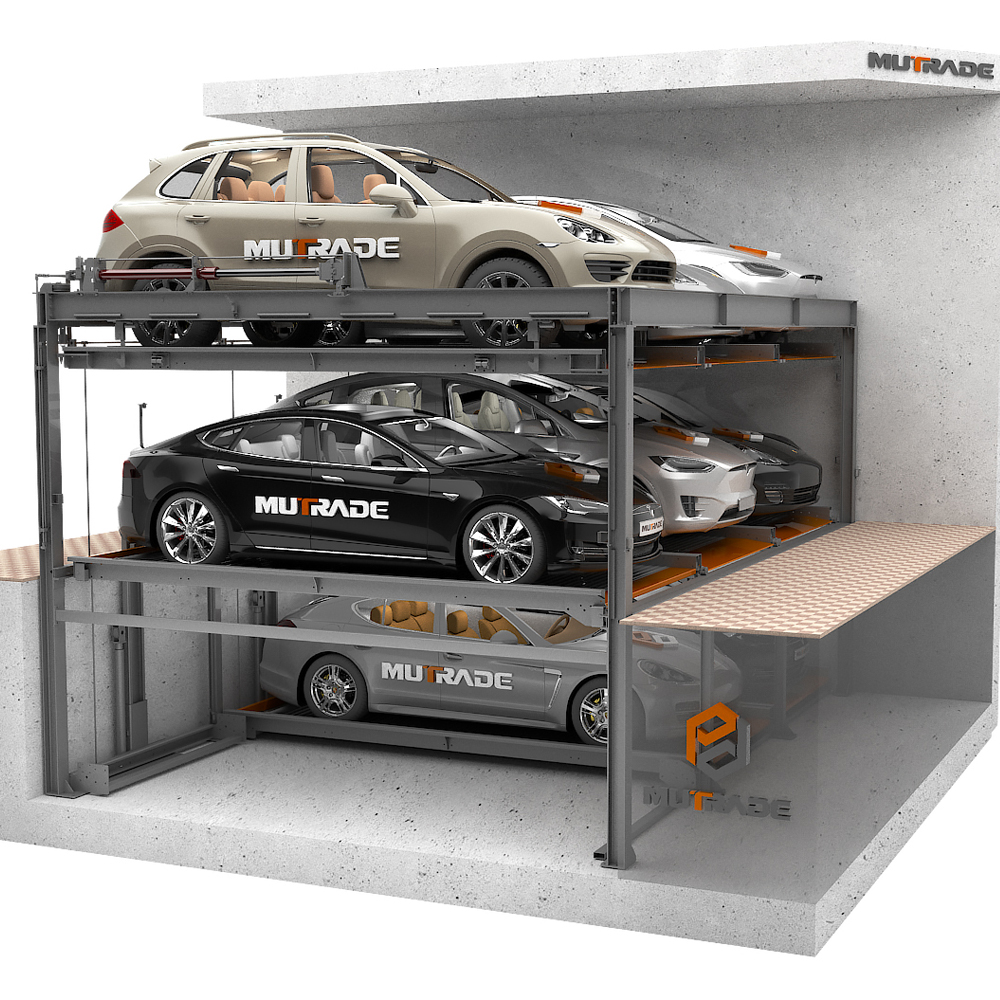

Mutrade Starke 3121 — полуавтоматическая парковочная система пазлового (роторно-сдвижного) типа с использованием приямка. Конфигурация включает три уровня: нижний ярус располагается под землей, средний (въездной) находится на нулевой отметке, а верхний — над ним. Грузоподъемность платформ составляет 2100 кг, что позволяет размещать стандартные седаны и легкие кроссоверы.
Принцип работы и кинематика
Въезд и выезд осуществляются через средний ярус. Механизм автоматически сдвигает платформы по вертикали и горизонтали, подавая запрошенную ячейку на уровень земли. Благодаря отсутствию необходимости освобождать соседние места, система относится к классу независимых парковок. Рекомендуемая вместимость одного кластера — до 32 автомобилей.
Технологии и привод
Система приводится в движение гидравлической силовой установкой. Скорость подъема достигает 8–12 метров в минуту, что сокращает среднее время ожидания выдачи автомобиля до 30 секунд. В гидравлической магистрали применяются бесшовные холоднотянутые трубы, исключающие внутренние засоры, характерные для сварных аналогов. Доступна установка двухмоторной коммерческой гидростанции мощностью до 11 кВт (двигатели Siemens).
Безопасность и материалы
- Управление: логический контроллер (PLC) с интерфейсом активации по IC-карте или через кнопочный терминал. Опционально устанавливаются защитные ворота периметра.
- Антикоррозийная защита: все платформы оцинкованы. Стойки и балки покрыты порошковой краской Akzo Nobel.
- Стандарты: система сертифицирована независимым экспертным бюро TUV Germany и соответствует требованиям CE.
Технические характеристики
Сравнение моделей серии Starke 3000
| Характеристика | Starke 3127 | Starke 3121 Эта модель |
|---|---|---|
| Количество уровней | 3 | 3 |
| Грузоподъемность, кг | 2700 | 2100 |
| Допустимые габариты автомобиля (ДхШхВ), мм | до 5000х1950х1700 | до 5000х1950х1550 |
| Время подъема и опускания, с | менее 55 | менее 55 |
| Мощность гидростанции, кВт | 5.0 | 4.0 |
| Напряжение сети | 200-480 В (3 фазы, 50/60 Гц) | 200-480 В (3 фазы, 50/60 Гц) |
| Напряжение управления, В | 24 | 24 |
| Тип управления | ПИН-код и IC-карта | ПИН-код и IC-карта |
| Система безопасности | Замок от падения | Замок от падения |
| Разблокировка стопоров | Автоматическая электрическая | Автоматическая электрическая |
| Покрытие | Порошковая окраска | Порошковая окраска |
